如果没有PCB原型制作，电子设计就不完整。原型制作是介于实际概念与最终实现之间的一个阶段。过去，这一阶段通常由外部承包或通过不便且耗时的方法完成。因此，PCB铣床的引入堪称行业革命，它为工程师和设计师提供了一种全新、创新、便捷且经济的最终解决方案，帮助他们以最高水平完成原型制作。
PCB铣床简介
电路板铣床是一种专用工具，通过去除覆铜板上的材料，可以更快、更高效地生成电路原型。这些机器直接在电路板上雕刻出所需的电路图案，无需进行化学蚀刻。它们通过提高精度来加快原型制作过程，从而节省生产时间和成本。
主要功能
- 可调节切割深度，实现精确控制
- 软件兼容性，可轻松输入设计
- 支持不同的电路板尺寸和配置
- 高速主轴
- 刀具路径自动生成
什么是PCB铣床？
PCB铣削或加工涉及一种独特的雕刻工艺；它以机械方式将图案和特征直接雕刻在覆铜板上，以制作电路原型。化学蚀刻是通过化学蚀刻去除铜，而PCB铣削系统则是通过使用旋转切削刀具以物理方式雕刻铜来去除铜，从而雕刻掉不需要的铜，留下所需的电路图案。
先进的PCB铣床配备CAD/CAM软件接口，要求主轴电机控制精度达到最高精度，并能全自动生成刀具路径，以实现最高的精度、可重复性和生产率。这些机床可快速完成原型设计，因此工程师、研究人员和教育工作者可以实时启动和测试电路，而无需为此目的寻求外部制造服务。
PCB铣床的工作原理
一般来说，PCB铣床按照以下系统阶段运行：
- 针刺起始： 利用 CAD/CAM 设计软件实现数字化设计；
- 生成路径： 切割路径由机器根据数字布局得出。
- 材料去除： 旋转切割工具的作用是从电路板表面去除不需要的铜。
- 运动自动化： 为了提高准确性，机器沿 X、Y 和 Z 轴移动。
- 隔离： 该工具隔离了不需要的铜区域，留下了所需的小电路痕迹。
使用PCB铣床的好处
🎯 精确度和准确度
PCB 铣床是精确度的典范；极其复杂的电路设计需要精心实现，并且错误很少 - 事实上，在 X、Y 或 Z 轴移动期间会自动检查和纠正错误。
⚡ 快速原型制作
不断快速开发工作原型，从而加快电子项目的测试和设计。
💰 经济实惠
对于小规模或一次性生产，铣削往往比外包或化学蚀刻方法更经济。
🌱 环保
化学蚀刻会产生危险废物，而铣削产生的废物较少，并且不使用有害化学物质，这一事实使其本质上更具可持续性。
🔧按需制造
电路板是在需要时制造的，因此减少了对外部供应商的依赖和运输时间。
🎨可定制性
赋予特殊或不寻常的设计所需的灵活性，以满足特定的项目要求。

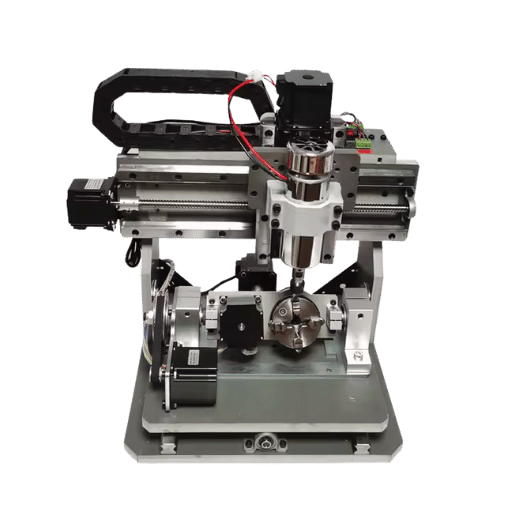

PCB铣床的关键特性
CNC技术及其重要性
现代PCB铣削 需要 CNC 技术进行切割。关键在于：
- 高精准度： 将数字电路板设计转化为精确的物理布局
- 减少错误： 最大限度地减少人为错误并提高生产一致性
- 复杂设计支持： 能够创建难以手动实现的复杂设计
- 工作流程自动化： 减少生产时间并提高效率
尺寸和工作区域考虑因素
决策因素：
- PCB尺寸要求： 工作区域应能容纳最大尺寸的 PCB。
- 固定装置空间： 还应考虑夹具和固定装置。
- 应用规模： 原始和微型机器用于原型设计，而工业规模的 PLC 机器用于生产。
- 未来扩展： 考虑项目需求的潜在增长。
铣削钻头和工具的类型

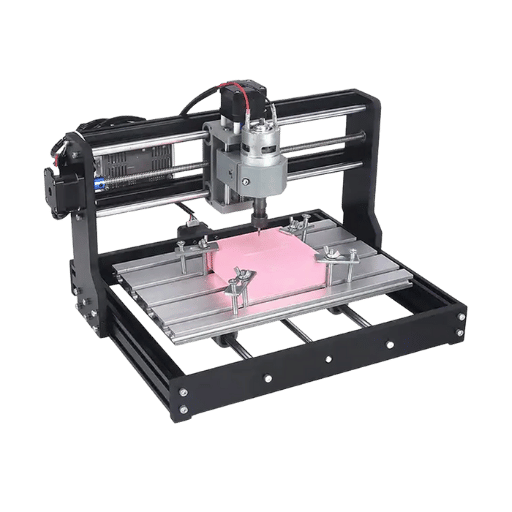

PCB铣削与其他制造方法的比较
PCB铣削与PCB蚀刻
PCB铣削相对于传统方法的优势
主要优势：
- 环境保护： 化学废物产生量小
- 降低健康风险： 最好是减少接触危险物质。
- 更大的多功能性： 能够处理多种基材
- 更快的周转速度： 原型设计可以快速完成
- 无需化学处理： 消除危险化学品的处理
- 即时内部原型制作： 立即制造 PCB
- 化学品处理： 消除危险化学品的处理
- 短期： 小规模批量生产
成本分析：铣削与外包PCB生产

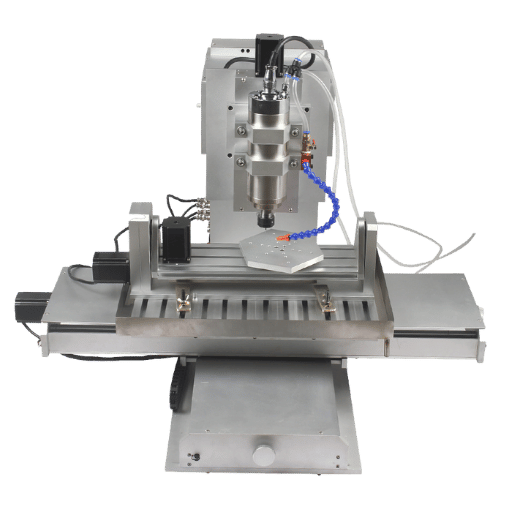

PCB铣床的维护技巧
日常维护实践
基本维护清单：
- 定期清洁： 每次使用后，请清除机器上的灰尘、碎屑和残留物。
- 润滑运动部件： 遵循建议的润滑程序以确保平稳运行。
- 检查组件： 仔细检查主轴、皮带和切削工具是否磨损或损坏。
- 定期校准： 测试校准并在必要时调整机器以保持准确性。
- 检查连接： 检查所有电气和机械连接以确保它们紧固。
- 更新软件： 确保安装了最新版本的固件和控制软件。
常见问题和故障排除
PCB铣削技术的新趋势
🚀 CNC铣削的进展
现代 CNC 铣床的卓越之处在于它具有快速主轴、多轴和自适应控制，以实现更好的精度和效率。
🖥️ 桌面数控革命
如今，随着机器的紧凑和价格实惠，世界各地的业余爱好者、学校和小型车间都可以进行 PCB 铣削。
🤖 智能技术集成
随着人工智能、物联网和自动化的融合，效率将得到提高，错误将减少，并且实时实现数据驱动的制造。

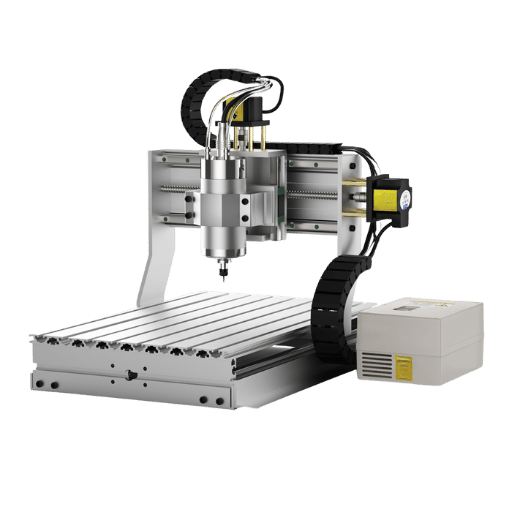

关于PCB铣床的常见问题
❓ 对于初学者来说最好的 PCB 铣床是什么？
矮脚鸡工具 台式PCB铣床 对于初学者来说是个不错的选择。它提供：
- 直观的软件界面
- 精确的铣削能力
- 结构坚固
- 供非专业人士使用的指导教程
- 专为小规模 PCB 原型设计而设计
一个经济实惠的选择是 Genmitsu CNC 3018-PRO 基本款，组装非常简单。
🔧 如何选择适合 PCB 铣削的钻头？
决定 PCB 铣削钻头选择合适的因素包括：
- 直径的选择： 应根据通孔和孔的尺寸选择钻头（通常为 0.2 毫米至 1.0 毫米）
- 材质： 采购硬质合金钻头时应小心，因为它们兼具耐用性和干净的切割
- 柄兼容性： 你的鞋柄尺寸必须适合你的 CNC铣削 系统
- 位条件： 必须确保锋利度和质量，否则磨损的钻头将导致精度降低
- 涂层选项： 考虑使用 TiN 或 TiAlN 涂层钻头以延长使用寿命
🔄 您可以将 PCB 铣床用于其他材料吗？
PCB铣床可用于加工多种软材料，例如：
- 塑料： 丙烯酸、ABS、其他热塑性塑料
- 软金属： 铝和铜包覆材料的薄片
- 复合材料： 玻璃纤维和其他 PCB 基板
- 木： 用于原型制作的薄木板
注意：务必检查机器规格，了解主轴转速和材料厚度限制！否则，可能会损坏设备或浪费材料。
⚙️ 主轴转速在 PCB 铣削中的重要性是什么？
主轴转速（以 RPM 为单位）决定了 PCB 铣削的成功率：
- 表面质量： 更高的速度通常能提供更好的 表面处理,
- 毛刺形成： 适当的速度设置可以减少毛刺。
- 刀具寿命： 不正确的速度设置会导致工具过早磨损。
- 热管理： 适当的速度可以最大限度地减少损坏切削刀具的热量。
- 材料考虑： 特定的速度范围适用于不同的材料。
提示：选择速度时应遵循制造商的指导，然后必须考虑其他因素（例如材料和所需的完成质量）进行调整。
📄 什么是 Gerber 文件？为什么它们很重要？
PCB制造图像的行业标准格式称为Gerber文件。它们如此出名的原因如下：
- 通用兼容性： 获得 PCB 制造中使用的所有设备的认可
- 完整信息： 据称包含有关 PCB 布局的所有信息，包括走线、焊盘和层
- 精密测绘： 创建从设计到物理板的“一对一”映射
- 质量保证： 准确的记录将始终消除制造过程中的错误
- 工业标准： 大多数 PCB 制造商和铣床都需要它们
关键统计数据和行业见解
PCB铣削成功的最佳实践
🎯 获得最佳效果的专业技巧
📐 设计优化
- 保持最小 0.1 毫米的痕迹厚度。
- 为钻头选择合适尺寸的通孔
- 考虑内部功能的工具访问
- 如果可能的话，优化单面铣削
🔧 机器设置
- 确保工件夹紧。
- 每次使用前校准机器。
- 对于相应的材料采用适当的切割速度。
- 确保正确处理除尘。
⚠️安全预防措施
- 始终佩戴安全眼镜和防尘面具。
- 保持工作区域清洁和光线充足。
- 操作期间切勿让机器无人看管。
- 定期检查工具是否磨损或损坏。
🎨质量控制
- 首先在样品材料上进行测试切割
- 整个过程监控切割质量
- 操作日志保存所有细节
- 始终如一地执行检查程序
行业应用和用例
🏭工业制造
大型制造商使用 PCB 铣削进行快速原型设计，以便缩短开发时间并加快产品迭代速度。其背后的想法是在量产之前检查设计。
🎓 教育机构
大学和技术学校使用 PCB 铣床，以便学生获得一些电子设计和制造方面的实践经验，为他们解决实际的行业问题做好准备。
🚀 研究与开发
研发实验室使用这些机器进行实验电路设计和传感器开发，以实现尖端电子解决方案的快速迭代和测试周期。
✈️ 航空航天和国防
航空航天和国防应用领域在精密铣削和专用电子元件和系统的制造的关键情况下受益。
结语
未来已来
PCB铣床的出现标志着电子原型设计和制造领域掀起了一场变革浪潮。这些机器能够对从设计到原型的整个过程进行几乎无限的控制，帮助工程师、教育工作者和创新者更快、更高效地将创意变为现实。
无论您是在开发最先进的消费电子产品、进行一些研究还是培训下一代工程师，这些 PCB 铣削工具都将使您在不断现代化的技术领域中始终处于领先地位。
常见问题解答 (FAQs)
问：请向我解释一下 PCB 的铣削过程。
答：PCB 铣削是一项包含多个步骤的加工操作，包括轮廓铣削和刀具更换。首先，将覆铜板固定在机床的工作区域。然后，铣床铣掉没有相应阻焊层的区域的铜，从而形成所需的走线和过孔。主轴转速和刀具路径在确保高分辨率方面起着至关重要的作用。
问：Bantam Tools 台式 PCB 铣床有哪些优点？
答：Bantam Tools 台式 PCB 铣床具有诸多优势，例如易于使用、体积小巧，并且能够处理各种电路板，包括 FR-4 和塑料。该机器非常适合内部生产，无需外包即可快速进行原型设计和修改。
问：PCB铣床一般使用什么类型/工具？
答：PCB铣床的常用工具包括立铣刀、钻头和硬质合金数控钻头。工具的选择取决于铣削和钻孔工艺的相关因素，例如电路板材料的厚度以及通孔和边缘切割等特征所需的精度。
问：主轴转速为什么重要？
答：主轴转速（以转/分钟为单位）是PCB铣削加工中最重要的参数之一，因为它控制着切削动作并限制成品表面的破坏。通常，提高主轴转速（rpm）可以获得更好的加工效果并减少毛刺形成，但调整不当也可能导致切削刀具过热和刀具磨损。
问：CNC 上可以提供 PCB 铣削服务吗？
答：不同的 CNC 机床可用于 PCB 铣削，反之亦然。业余爱好者大多选择 3018 CNC 机床或配备 GRBL 软件的高级型号，以最大程度地实现铣削过程的自动化。 数控机床 允许复杂的 PCB 布局和复杂的设计。
问：什么是 Gerber 文件？为什么它们对 PCB 铣削很重要？
答：Gerber 文件是用于描述制造过程中印刷电路板图像的标准文件格式。此类文件可确保所有与 PCB 布局相关的信息（包括走线、焊盘和阻焊层）都完整地包含在内。如果 Gerber 文件准确无误，铣床就能加工出预期的电路板设计。
问：PCB铣削是一项劳动密集型活动吗？
答：在某些情况下，PCB铣削确实需要大量劳动力，尤其是在手动操作或没有自动化系统的情况下。然而，在现代，随着刀库和先进软件包的出现，小型工件和原型制作中PCB铣削的手动工作量已显著减少。
问：PCB铣削使用哪些种类的材料？
答：PCB铣削中常用的材料包括覆铜板（通常为FR-4）以及其他合适的材料，例如塑料。材料的选择会影响铣削工艺、刀具的选择，并最终影响最终产品质量；因此，必须根据PCB设计的要求做出适当的选择。
