Полное руководство по трубогибочным и гибочным станкам с ЧПУ

трубогибы с ЧПУ Гибочные станки играют очень важную роль в точной механической обработке и производстве. Это всеобъемлющее руководство призвано раскрыть сложные детали технологии числового программного управления (ЧПУ) при ее применении в процессах гибки труб. Благодаря этому руководству читатели получат глубокое представление о различных типах трубогибов с ЧПУ, а также об их функциях и применении в различных отраслях. Мы также рассмотрим инженерную сторону работы машины, такую ​​как ее программирование, выбор инструментов для использования с ней и рассмотрение материалов. Если вы профессионал отрасли, желающий повысить свою эффективность, или новичок, желающий изучить основы, это руководство предназначено для того, чтобы предоставить вам нужную информацию о современных производственных практиках и преобразующих эффектах, которые возникают при гибке труб с ЧПУ.

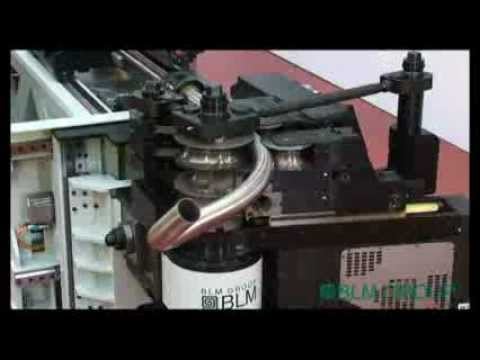

Что такое трубогибочный станок с ЧПУ?

Обзор гибки труб с ЧПУ

Это процесс, называемый гибкой труб с ЧПУ, который стал возможным благодаря технологии компьютерного числового управления, которая используется для придания формы трубам и трубам. Вся операция включает в себя помещение трубы в машину, оснащенную компьютерным устройством подачи силы, что позволяет ей сгибаться в соответствии с запрограммированным приказом. Эта система обеспечивает большую точность, стабильность и эффективность, что делает ее правильным выбором для сложных и точных работ по гибке труб. Поскольку они могут создавать предсказуемые, безупречные кривые без особого вмешательства человека, трубогибочные станки с ЧПУ обычно встречаются в таких отраслях, как автомобильная, аэрокосмическая и строительная.

Типы трубогибов с ЧПУ

Оправочные Бендеры

Гибкие оправки используются оправочно-гибочными станками в процессе гибки для обеспечения внутренней поддержки во избежание разрушения и сморщивания трубы. Эти приспособления позволяют получать малые радиусы и обычно необходимы для процессов с жесткими допусками и гладкими внутренними поверхностями.

Роторные гибочные станки

В ротационных гибочных станках труба зажимается на вращающейся форме или матрице, которая затем натягивает металл вокруг матрицы, обеспечивая равномерные изгибы. Такой тип идеален там, где на одном отрезке трубки необходимо несколько изгибов под разными углами.

Роликовые гибочные станки

Кривые или изгибы большого радиуса постепенно создаются на трубах с помощью валковых гибочных станков, также известных как трехвалковые гибочные станки. Хотя этот способ и менее точен, он помогает строить широкие плавные кривые; следовательно, он обычно используется в строительстве, а также в архитектуре.

Компрессионные гибочные машины

Компрессионный гибочный станок работает, удерживая трубу напротив неподвижной матрицы. Хотя эти станки могут не иметь технологии ЧПУ, как другие типы станков, основанных на системе ЧПУ, они, как правило, проще и экономичнее. Их, как правило, используют в менее сложных ситуациях, где не всегда требуется высокая точность изготовления.

Технические параметры

• Радиус изгибаs – расстояние от осевой линии до осевой линии изгиба. Фактически, изгибы оправки могут быть более острыми, достигая 1.5-кратного диаметра наиболее часто применяемого отверстия.
• Угол изгиба – Угол, под которым происходит изгиб от первоначального курса. Что касается углов, ротационные гибочные станки могут достигать точности до 180 градусов при работе с ними.
• Диаметр трубы– Размер его периферии, которая может подвергаться механической обработке, зависит от конструкции станка и иногда варьируется от нескольких миллиметров до нескольких дюймов.
• Толщина стенки – Толщина стенки трубы определяет, какие параметры следует учитывать при выборе подходящего метода изготовления гибки, особенно хороши оправочные станки для тонкостенных конструкций.
• Типы материалов: Размышления о способности различных гибочных станков сгибать алюминий, сталь, нержавеющую сталь и титан. Каждый материал обладает уникальными свойствами, которые влияют на процедуру гибки.

Все эти типы и параметры гарантируют, что конкретные трубогибочные станки с ЧПУ выбираются в соответствии с определенными требованиями применения, а это означает, что их производительность оптимизирована как для простых, так и для сложных операций гибки.

Применение трубогибочных станков с ЧПУ

В различных отраслях промышленности используются трубогибочные станки с ЧПУ из-за их гибкости и точности. Основные приложения включают в себя следующее:

1. Автомобильная промышленность: они используются в массовом производстве глушителей, трубчатых трубок и гидравлических линий, поскольку обеспечивают высокую точность и повторяемость.
2. Aerospace: Они используются при изготовлении сложных трубок для топливных систем, гидравлических систем и конструктивных компонентов, где необходимы очень жесткие допуски и точные спецификации материалов.
3. Производство мебели: это важно при изготовлении каркасов, а также металлических ножек для красиво выглядящей мебели, которая также правильно функционирует благодаря замысловатым изгибам, придающим дизайну красивый вид.
4. Строительство: Эта машина используется для изготовления труб HVAC, поручней и опор, которые требуют точной подгонки и долговечности.
5. Медицинское оборудование: Это важно для производства каркасов кроватей и инвалидных колясок, среди прочего, требующих высокой точности и соблюдения строгих отраслевых стандартов.

Эти примеры подчеркивают важность достижения высокого уровня точности, повторяемости и эффективности за счет использования трубогибочных станков с ЧПУ в различных сложных промышленных процессах.

Как работает трубогибочный станок с ЧПУ?

Компоненты трубогиба с ЧПУ

Трубогибочные станки с ЧПУ состоят из нескольких важных частей, которые работают вместе для достижения точных и эффективных операций гибки:

1. Система управления: Главный микропроцессор (MPU) отвечает за весь процесс гибки, который можно запрограммировать на повторяемое движение в соответствии с определенными критериями проектирования.
2. Изгиб головы: Это основной механический узел, включающий гибочную матрицу, зажимную матрицу и нажимную матрицу, которые используются для кольцевания или сгибания трубы вокруг гибочной матрицы до желаемого угла и радиуса.
3. Загрузчик и питатель трубок: Эти механизмы позволяют загружать трубы в машину для обеспечения постоянного позиционирования и выравнивания во время процессов гибки.
4. Электродвигатели и сервоприводы: Они помогают осуществлять точный контроль движения как в линейном, так и в вращательном направлениях гибочной головки, а также систем подачи.
5. Сенсорные системы: Сенсорные системы, часто оснащенные лазерными или оптическими датчиками, которые обеспечивают высокоточную обратную связь, используются в первую очередь для мониторинга положения труб и проверки точных углов изгибов.
6. Система смазки: Обеспечивает правильную смазку всех движущихся частей, что снижает износ и повышает долговечность и производительность машины.

Эти различные части играют разную роль, когда дело доходит до эффективной работы трубогибочного станка с ЧПУ; следовательно, они должны работать вместе, чтобы создавать очень правильные и равномерные изгибы труб, необходимые в различных промышленных применениях.

Объяснение процесса гибки

Процесс гибки труб на станках с ЧПУ представляет собой четко скоординированную последовательность действий, обеспечивающую точные и последовательные гибы труб. Вот ключевые этапы и соответствующие технические параметры:

1. Загрузка и выравнивание трубок: Труба помещается в машину с помощью систем загрузки и подачи труб. Для получения хороших результатов гибки необходимо точное выравнивание. Датчики подтверждают правильность позиционирования с отклонениями в пределах ±0.10 мм.
2. Программирование и настройка: Существует программирование системы управления для желаемых характеристик изгиба, таких как угол, радиус, а также скорость гибки. Технические параметры, такие как радиус изгиба (R) и угол изгиба (θ), вводятся на основе проектных требований, но R обычно находится в диапазоне от 1.5D до 3D, где D — диаметр трубы.
3. Зажим и начальное позиционирование: Гибочная матрица, зажимная матрица и нажимная матрица удерживают трубу вместе с приложенной силой, достаточной для предотвращения проскальзывания, обычно измеряемой в Ньютонах (Н) или фунтах-силах (фунт-сила).
4. Операция гибки: При вращении трубы вокруг гибочной головки с помощью гибочной головки она принимает форму под определенными углами. Электродвигатели и сервоприводы приводят в действие линейные и вращательные движения, контролируемые путем регулировки скорости вращения (об/мин) или скорости подачи (мм/с). Характеристики материала наряду с толщиной трубы определяют типичную скорость изгиба, которая составляет 0.2–1.5 м/мин.
5. Мониторинг и обратная связь: Положение трубы во время операции гибки постоянно контролируется сенсорными системами. Обратная связь в реальном времени с использованием высокоточных лазерных или оптических датчиков позволяет регулировать поля угла изгиба до ±0.05°.
6. Завершение и изгнание: После завершения ее последнего изгиба происходит разжим с последующим снятием готовых заготовок со станка при выбрасывании их наружу из него. Вся конечная продукция проходит проверку качества на предмет соответствия всем спецификациям, а любые отклонения тщательно документируются и анализируются.

Эти процессы представляют собой интегрированную процедуру для трубогибочных станков с ЧПУ, обеспечивающую точность и скорость промышленного применения.

Роль оправок в гибке труб

При производстве тонкостенных труб или труб малого радиуса важную роль в достижении высокоточных гибов играют оправки. Оправка вставляется в трубу, когда она согнута, чтобы поддерживать ее внутренние стенки и предотвращать некоторую деформацию, например смятие или разрушение. К ним относятся такие формы оправок, как пробка, форма и шар, которые специально разработаны с учетом различных требований к изгибу и свойств материала.

Эти внутренние опоры сохраняют округлость и целостность трубок. Когда труба проходит вокруг гибочного штампа, оправка гарантирует, что форма ее поперечного сечения остается однородной - это особенно важно в случаях, когда применяются очень строгие допуски на размеры. В некоторых передовых процессах гибки труб с ЧПУ оправка может быть синхронизирована с движениями цикла гибки, что дает оптимальные результаты.

Хотя использование оправки может немного увеличить время цикла и усложнить настройку, оно значительно повышает качество гибки, в том числе узких. Он находит особое применение в таких отраслях, как автомобильная, аэрокосмическая и HVAC, где точность и надежность стоят дороже. Итак, перед вами важнейший элемент оборудования для безупречного изготовления фитингов: оправки позволяют выполнять бездефектный и высококачественный изгиб в процессе гибки труб.

Каковы преимущества использования трубогибочных станков с ЧПУ?

Улучшенная точность и аккуратность

Благодаря использованию компьютеризированных подходов точность и точность трубогибочных станков с ЧПУ значительно повышаются. Это гарантирует, что эти устройства выполняют сложные изгибы с минимальным вмешательством человека, обеспечивая тем самым единообразие и воспроизводимость. Высокая точность станков с ЧПУ обусловлена ​​сложными алгоритмами программного обеспечения, а также их способностью обеспечивать жесткие допуски, необходимые для различных критически важных отраслей промышленности, включая аэрокосмическую и автомобильную. Кроме того, станки с ЧПУ могут запоминать все используемые программы гибки, чтобы обеспечить точное повторение даже будущих программ. В результате это повышает качество производимой продукции при одновременном сокращении отходов материалов.

Повышенная производительность и эффективность

Трубогибочные устройства с ЧПУ, характеризующиеся автоматизированными процессами и коротким временем цикла, значительно повышают производительность. Благодаря использованию сложного программного обеспечения в сочетании с гидравлическими или электрическими сервосистемами эти машины могут выполнять множество гибок быстро и с высокой степенью повторяемости. Автоматизация устраняет необходимость ручной настройки, тем самым уменьшая ошибки, которые могут быть вызваны людьми, и обеспечивает непрерывную работу, а также сокращает производственные циклы. Более того, программируемые логические контроллеры (ПЛК) способны эффективно обрабатывать несколько изгибов в разных плоскостях. Некоторые технические параметры, которые способствуют повышению уровня эффективности, включают:

• Время цикла: Быстрая скорость гибки до 2 секунд на изгиб.
• Повторяемость: Высокая повторяемость с точностью до ±0.05 градуса.
• Углы изгиба: Способен изгибать углы до 180 градусов без ущерба для точности.
• Обработка материалов: Для обеспечения непрерывного рабочего процесса используются автоматизированные системы погрузки и разгрузки.

Эти параметры в совокупности способствуют повышению эксплуатационной эффективности трубогибочных станков с ЧПУ, что делает их незаменимыми в условиях крупносерийного производства, где требуются как скорость, так и точность.

Универсальность решений для гибки

Трубогибы с ЧПУ очень адаптируются и могут работать с различными материалами, такими как нержавеющая сталь, алюминий, медь и различные сплавы. Они могут последовательно создавать сложные формы с множеством изгибов. Это означает, что у них есть возможность удовлетворить различные потребности, такие как производство автомобилей, самолетов, устройств отопления и кондиционирования воздуха, а также производство мебели. Некоторые из этих функций, которые делают их универсальными, включают в себя:

• Многоосевой изгиб: Это позволяет создавать сложные формы и изгибы с малым радиусом.
• Варианты инструментов: Доступны различные варианты инструментов, включая оправки и зачистные матрицы, которые помогают адаптировать материалы к различным свойствам, а также к толщине.
• Пользовательское программирование: Для гибки существует современное программное обеспечение, которое обеспечивает простоту соблюдения конкретных проектных параметров.
• Адаптивность: Возможности быстрой смены позволяют машине быстро перемещаться между различными работами по гибке, тем самым сокращая время простоя.

Трубогибочные станки с ЧПУ сохранили свою актуальность в современной обрабатывающей промышленности благодаря способности адаптироваться к постоянно меняющимся потребностям или спецификациям любого конкретного применения.

Как правильно выбрать трубогибочный станок с ЧПУ для ваших нужд?

Рекомендации по выбору трубок разного диаметра

При выборе трубогибочного станка с ЧПУ для труб различного диаметра необходимо учитывать некоторые факторы, чтобы добиться максимальной производительности и точности.

1. Радиус изгиба: Какой наименьший и наибольший радиус изгиба можно установить на станке в зависимости от диаметра трубок? В большинстве случаев для меньших диаметров потребуются машины, способные выполнять более крутые изгибы.
2. Тип материала: Разные материалы имеют свои особенности при изгибе. Вы должны убедиться, что ваша машина совместима с ними, будь то нержавеющая сталь, алюминий, медь или различные сплавы.
3. Емкость машины: Проверьте, может ли эта машина обрабатывать трубы как максимального, так и минимального диаметра, которые вы собираетесь использовать. Перегрузка машины может привести к неточным изгибам и потенциальным повреждениям.
4. Совместимость инструментов: Правильные оправки и грязесъемники должны быть на месте, чтобы сохранить качество изгиба и предотвратить деформацию. Поэтому убедитесь, что ваш трубогиб имеет соответствующий диаметр трубы.
5. Гибкость программного обеспечения: Очень гибкая система программного обеспечения, обеспечивающая легкую настройку и индивидуальное программирование, удобна для управления пробирками разных размеров.
6. Объем производства: Следует учитывать пропускную способность машины. Машины, предназначенные для производства в больших объемах, могут иметь такие функции, как автоматическая загрузка и разгрузка, которые удобны при работе с клубнями разного диаметра.

Тщательно оценив эти факторы, вы сможете выбрать трубогибочный станок с ЧПУ, который соответствует вашим конкретным требованиям к диаметру, обеспечивая точность и постоянство гибки в различных проектах.

Важность скорости и мощности машины

Операционная эффективность и качество гибки зависят от скорости и мощности трубогиба с ЧПУ.

Сокращение времени цикла: Для производства больших объемов важно сократить время цикла, поэтому крайне желательно увеличить скорость машины. Это ускоряет обработку всех труб и повышает общую производительность.

• Технические параметры: Машина должна иметь возможность изгибаться с минимальной скоростью 60 градусов в секунду.

Требования к питанию: Достаточная мощность гарантирует, что машина может обрабатывать различные типы материалов, в том числе материалы с высокой прочностью на разрыв, такие как титан или нержавеющая сталь. Недостаточная подача энергии может привести к плохим изгибам и чрезмерному износу оборудования.

• Технические параметры: Обычно для промышленного использования рекомендуется мощность 5 л.с. (лошадиных сил) или выше.

Точность и стабильность: Более мощные машины с большей скоростью имеют большую точность во время работы, поэтому они необходимы, сохраняя точность при многократном изгибе с жесткими допусками.

• Технические параметры: Машина имеет точность позиционирования ± 0.1 мм.

Управление температурным режимом: Высокоскоростные операции выделяют много тепла, которое влияет как на компоненты машины, так и на качество гибки. Поэтому очень важно иметь эффективный механизм охлаждения, который будет поддерживать благоприятные условия эксплуатации.

• Технические параметры: Интегрированные системы охлаждения, способные управлять температурой в рабочем диапазоне, указанном производителем.

Строго следуя этим техническим параметрам, ваш трубогибочный станок с ЧПУ будет отвечать не только требованиям по скорости, но и по мощности, обеспечивая тем самым более высокие стандарты точности и более длительный срок службы, что приводит к превосходному качеству гибки и производительности соответственно.

Оценка различных гибочных станков

Так же, как и конкретные технические параметры и общие эксплуатационные возможности, важно оценивать различные гибочные машины. Согласно информации с ведущих сайтов Google, что касается универсальности машины, простоты использования и технологических достижений, то основное внимание уделяется ей.

1. Универсальность машины: Найдите гибочные станки, которые можно использовать с различными материалами и которые могут обеспечивать диапазон диаметров. Такая адаптируемость важна для удовлетворения различных производственных потребностей и обеспечения более длительного срока службы машины.
2. Простота в использовании: В современных гибочных станках должен присутствовать удобный интерфейс и возможности автоматизации. Это включает в себя интуитивно понятные панели управления, предварительно установленные циклы гибки, а также простой процесс установки; что существенно сокращает время обучения операторов и одновременно повышает производительность.
3. Технологические достижения: Например, современные трубогибочные станки с ЧПУ часто оснащены передовыми технологиями, такими как системы мониторинга в реальном времени, автоматическая калибровка и интеграция программного обеспечения CAD/CAM. Помимо повышения точности и согласованности, такие функции также позволяют лучше интегрировать их в существующие производственные процессы.

Это означает, что выбор гибочного станка, отвечающего техническим требованиям предприятия и одновременно поддерживающего эффективные и качественные производственные процессы, может быть достигнут с учетом этих аспектов.

В каких отраслях используются трубогибочные станки с ЧПУ?

Автомобильная и аэрокосмическая промышленность

Кроме того, благодаря своей способности точно сгибать детали сложной геометрии и эффективности, трубогибочные станки с ЧПУ нашли широкое применение в аэрокосмической и автомобильной промышленности. В автомобильном секторе эти машины важны, поскольку они гарантируют высококачественное производство топливопроводов, выхлопных систем и тормозных магистралей, соответствующих стандартам безопасности. Аналогично, трубогибочные станки с ЧПУ также используются в аэрокосмической промышленности для производства гидравлических систем, каналов кондиционирования воздуха и конструктивных компонентов, где особое внимание уделяется точности. Превосходные возможности трубогибочных станков с ЧПУ позволяют им поддерживать высочайший уровень производительности в отраслях, где всегда необходимо соблюдать строгие правила.

Системы отопления, вентиляции и кондиционирования и водоснабжения

Роль гибочных станков с ЧПУ в гибке труб имеет жизненно важное значение в секторах отопления, вентиляции и кондиционирования воздуха и сантехнике, где эти машины используются для изготовления точных труб и трубок, которые в них используются. Машины также используются в системах отопления, вентиляции и кондиционирования воздуха, где они обеспечивают точную гибку материалов для линий кондиционирования воздуха, систем отопления и вентиляционных каналов. По этой причине точность становится критически важной, поскольку она делает систему HVAC эффективной и надежной.

В сантехнике трубогибы с ЧПУ можно использовать для изготовления линий водоснабжения, дренажных труб и газопроводов в соответствии с правилами техники безопасности. Вот некоторые технические соображения при использовании трубогибов с ЧПУ в этих отраслях:

1. Радиус изгиба: Для поддержания структурной целостности трубы или воздуховода и характеристик потока необходимо точно контролировать радиус изгиба. Типичные значения лежат в диапазоне от 1D до 2.5D, где D представляет собой диаметр трубы.
2. Совместимость материалов: Для работы с различными материалами, такими как медь, нержавеющая сталь и алюминий, которые обычно используются в системах отопления, вентиляции и кондиционирования и водопроводных системах.
3. Прецизионный допуск: Это необходимо делать с очень малыми допусками, часто в пределах ±0.1 мм, чтобы все компоненты соединялись плавно и без каких-либо заминок.
4. Повторяемость: Для массового производства сходство должно быть высоким со значениями обычно ниже ±0.05 мм, что гарантирует согласованность качества среди нескольких произведенных изделий.

Эти технические параметры в сочетании с современной технологией гибки труб с ЧПУ позволяют производить системы отопления, вентиляции и кондиционирования воздуха с максимальной эффективностью, одновременно соблюдая первоклассные стандарты надежности, а также нормы по охране труда и технике безопасности.

Общее производство и изготовление

Общие процессы изготовления и производства в конкретной области гибки труб с ЧПУ получили огромные преимущества благодаря своей адаптируемости и точности (Эрнандес, 2007). Эти машины широко используются в нескольких отраслях промышленности, таких как автомобильная, аэрокосмическая и судостроение. Например, в автомобильном секторе трубогибы с ЧПУ используются для производства выхлопных систем, гидравлических линий и деталей шасси с высокой точностью (Эрнандес, 2007). С другой стороны, аэрокосмическая промышленность предполагает гибку легких материалов, таких как титан и алюминий, что требует предельной точности для соответствия стандартам безопасности. Наконец, судостроение — это отрасль, которая в значительной степени полагается на технологию гибки труб с ЧПУ, поскольку это необходимый процесс для изготовления сложных систем трубопроводов, которые, в свою очередь, являются либо структурными, либо функциональными элементами судна.

Трубогибочные станки с ЧПУ имеют минимальную ошибку человеческого фактора в результате повышения автоматизации и контроля, что повышает эффективность производства. Это приводит к экономии средств, а также повышению качества выпускаемой продукции. Кроме того, трубогибочные станки с ЧПУ можно запрограммировать на создание сложных форм с соблюдением жестких допусков, что позволяет производителям производить компоненты в соответствии с точными спецификациями. Использование сложного программного обеспечения позволяет осуществлять мониторинг в реальном времени, а также вносить коррективы, повышающие надежность и качество.

Производители в различных областях могут добиться повышения уровня производительности в сочетании с повышенной точностью, используя трубогибочные станки с ЧПУ, гарантируя, что их продукция соответствует требованиям безопасности, а также заданным для них эксплуатационным параметрам.

Распространенные проблемы при гибке труб с ЧПУ

Работа с трубками малого диаметра

Гибка труб малого диаметра является сложной задачей, прежде всего потому, что они более склонны к деформации, например сморщиванию и разрушению. Эти проблемы можно свести к минимуму за счет точных процедур гибки, которые, среди прочего, включают поддержание хорошей опорной конструкции на трубе. В процессе гибки в большинстве случаев для поддержания внутренней конструкции трубы используются оправки, а также грязесъемники. И наоборот, уменьшение трения и других возможных повреждений потребует замедления скорости изгиба и применения соответствующих смазочных материалов. Усовершенствованные трубогибочные станки с ЧПУ и возможностями мониторинга в реальном времени особенно важны в решении этих проблем, поскольку они позволяют осуществлять постоянные корректировки, ведущие к правильным результатам гибки.

Поддержание правильного радиуса изгиба

Поддержание правильного радиуса изгиба является ключевым моментом при гибке труб на станках с ЧПУ, позволяющим избежать таких проблем, как сплющивание труб, растрескивание или утончение материалов. Обеспечение правильного радиуса изгиба предполагает контроль и понимание нескольких технических аспектов, таких как:

1. Отношение радиуса изгиба к диаметру трубы (соотношение R/D): Идеальный радиус изгиба должен быть как минимум в 1.5 раза больше диаметра трубки (R/D ≥ 1.5). Это помогает минимизировать напряжение и деформацию материала.
2. Свойства материала: На радиус изгиба влияют различные материалы: некоторые из них обладают большей пластичностью, а другие - большей прочностью на разрыв. Например, медь можно согнуть на меньший радиус, чем нержавеющую сталь, которая имеет большую твердость.
3. Толщина стенки: Толстые стенки уменьшают морщины и предотвращают сплющивание, но требуют большего усилия и могут потребовать большего радиуса изгиба.
4. Инструментальное оборудование: Процессы гибки требуют специальных форм, которые обеспечиваются оправками и штампами под давлением, которые сохраняют структуру труб во время гибки.
5. Смазка: Использование подходящих смазочных материалов сводит к минимуму трение трубы при изгибе, что приводит к плавным изгибам без дефектов.
6. Скорость изгиба: Более низкие скорости гибки позволяют контролировать приложение силы, что снижает вероятность появления дефектов материала. Тем не менее, чрезвычайно низкие скорости могут привести к чрезмерной холодной обработке, вызывающей усталость материала.
7. Компенсация пружинистости: В большинстве случаев металлы имеют тенденцию слегка пружинить после изгиба, поэтому учитывайте это при чрезмерном изгибе труб, чтобы они точно соответствовали техническим характеристикам по конечному радиусу.

Менеджеры, которые учитывают эти параметры, гарантируют точные результаты процессов обработки металлов давлением, необходимые для поддержания их трубчатых конструкций, а также функциональности.

Обеспечение качества в высокоскоростном производстве

Контроль качества в высокоскоростном производстве требует тщательного планирования и реализации различных мер по обеспечению качества. Во-первых, необходимо использовать системы мониторинга в режиме реального времени. Они всегда смогут мгновенно сообщить об отклонении от габаритных характеристик, свойств материала или параметров процесса посредством непрерывного измерения продукта. Во-вторых, машинное зрение и искусственный интеллект можно использовать для автоматизации проверок качества, что сведет к минимуму человеческие ошибки и время на проверку, что приведет к стабильному качеству продукции. Наконец, графики профилактического обслуживания и модернизации обеспечивают оптимальную эффективность работы оборудования, что снижает вероятность возникновения поломок. Наконец, программы обучения и развития сотрудников, ориентированные на передовой опыт и стандарты качества, помогают поддерживать квалифицированную рабочую силу, которая может быстро решать проблемы с качеством, когда они возникают. Применяя эти подходы, производители могут добиться превосходных результатов даже в условиях быстрого производства.

Часто задаваемые вопросы (FAQ):

Вопрос: Что такое трубогиб с ЧПУ и как он работает?

Ответ: Трубогибочные станки с ЧПУ — это компьютеризированные инструменты, предназначенные для точной гибки труб и труб. В инструменте используется технология числового программного управления (ЧПУ) для перемещения заготовки вокруг оси изгиба, что позволяет использовать ее для изготовления сложных форм во время массового производства. Эти машины обеспечивают быструю и точную гибку в различных отраслях промышленности.

Вопрос: В каких отраслях обычно используются трубогибочные станки с ЧПУ?

Ответ: В различных секторах, таких как автомобилестроение, авиация, строительство, холодильное оборудование и медицина, за исключением многих других, мы обнаруживаем, что они трудоустроены. Такие высококлассные станки незаменимы там, где необходимы высококачественные трубы, благодаря их точности и повторяемости.

Вопрос: Каковы преимущества использования трубогиба с ЧПУ по сравнению с ручными методами?

A: Многочисленные преимущества можно получить, используя гибку труб с ЧПУ вместо ручной; среди них точность, повторение, а также управление временем. С помощью этих устройств можно работать с очень сложной геометрией, уменьшая возможные ошибки, связанные с человеческим фактором. Они также позволяют выполнять изгибы за один рабочий шаг, что позволяет экономить время и минимизировать трудозатраты.

Вопрос: Что такое гибка труб на станке с ЧПУ и чем она полезна?

Ответ: Когда речь идет об осевой гибке труб с ЧПУ, это относится к движению трубы вдоль более чем одной оси при гибке в одном процессе. Это облегчает выполнение сложных или сложных изгибов, делая возможным создание сложных конструкций даже из простой отправной точки, которая предполагает формирование одного изгиба за раз с использованием разных радиусов, создавая различные поперечные сечения по всей его длине. Он отлично подходит для применений, где требуется высокая точность.

Вопрос: Чем отличаются гидравлические и электрические ротационные гибочные станки с ЧПУ?

A: Гидравлические тягогибочные станки перемещают матрицу за счет гидравлического давления, заставляя трубы большего диаметра изгибаться с дополнительной силой; В отличие от этого, в электрических ротационных волочильных станках используются электрические двигатели, что обеспечивает более быструю, точную и энергосберегающую работу. Следовательно, решение зависит от потребностей процесса изготовления труб.

Вопрос: Каковы компоненты трубогиба с ЧПУ?

A: Трубогибочный станок с ЧПУ состоит из нескольких основных частей, включая гибочную головку, зажим, гибочную матрицу, пресс-форму и систему управления. Ответственность за придание формы трубке лежит на руках согнутой головки, и она гибнет, пока заготовка крепко удерживается струбциной в процессе гибки. Обычно эта система программируется для установки угла, под которым будут выполняться изгибы.

Вопрос: Может ли трубогибочный станок с ЧПУ выполнять гибку труб малого диаметра?

О: Да, трубогибочные станки с ЧПУ могут выполнять высокоточную гибку труб малого диаметра. Такие машины, как трубогибочный станок с ЧПУ диаметром 20 мм, специально разработаны таким образом, чтобы они могли выполнять сложные работы в небольших масштабах, обеспечивая точность даже самых маленьких изгибов.

Вопрос: Какие факторы должен учитывать инженер при выборе трубогиба с ЧПУ?

Ответ: Инженеру необходимо учитывать такие параметры, как диаметр и материал трубки, радиус изгиба, а также сложность формы. Кроме того, следует также учитывать возможности программирования скорости станка для типов гибки (например, трехосная гибка труб с ЧПУ), чтобы гарантировать, что выбранный гибочный станок соответствует требованиям конкретного проекта.

Вопрос: Как обеспечить повторяемость качества гибок?

О: Чтобы гарантировать стабильное качество гибки, трубогибочный станок с ЧПУ необходимо регулярно обслуживать, проходя соответствующую калибровку и используя высококачественные трубчатые материалы. Кроме того, запрограммированные настройки и внесение корректировок на основе пробных запусков позволяют поддерживать постоянство и повторяемость изгибов.

Вопрос: Где я могу получить дополнительную информацию или помощь по трубогибочным станкам с ЧПУ?

О: Для получения дополнительной информации или помощи по этим машинам вы можете связаться с нами напрямую или посетить специализированных производителей, таких как Winton Machine USA, которые предоставляют различные виды трубогибочных станков с ЧПУ и ЧПУ для различных отраслей промышленности, а также услуги поддержки.
