A fabricação e a dobra de metais ocupam um lugar fundamental em inúmeras indústrias e são essenciais para a criação de tudo, desde componentes delicados de máquinas até grandes estruturas. Com a evolução da tecnologia e da engenharia, os métodos e ferramentas utilizados nos processos de fabricação de chapas metálicas também evoluíram.
Introdução à Fabricação e Dobragem de Metais
A fabricação e a dobra de metais são processos essenciais na indústria moderna, envolvendo a conformação, o corte e a conformação de metais em estruturas ou componentes, conforme necessário. Os métodos realizam seu trabalho por meio do uso de diversas ferramentas e máquinas, incluindo dobradeiras, prensas, rolos e dispositivos de corte, todos trabalhando para atingir o design exato desejado nos processos de fabricação de chapas metálicas.
Fabricação de metais é um termo genérico para métodos de fabricação, como soldagem, corte e montagem. A dobra, por outro lado, envolve a deformação de metais em forma de chapa ou barra em ângulos ou curvas específicos, sem interromper sua continuidade. Esses dois processos são essenciais para os setores de construção, automotivo, aeroespacial e tecnologia, permitindo a criação de produtos metálicos robustos, funcionais e personalizados.

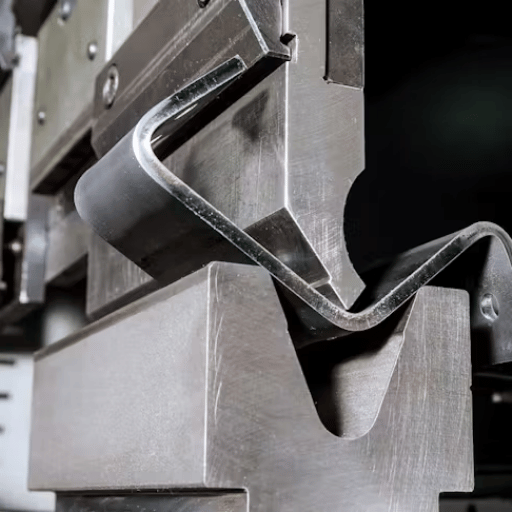

Visão geral da fabricação de metais
Processo de Fabricação de Metal
Fabricação é o processo de transformar matérias-primas metálicas em produtos ou componentes acabados. Eles são produzidos para atender aos requisitos de design e funcionalidade. Corte, dobra, soldagem e montagem são as principais operações envolvidas na fabricação de metais, todas trabalhando em conjunto para transformar metais em formas funcionais.
É utilizado nas indústrias de construção, manufatura e aeroespacial, onde são necessários produtos potentes e personalizados. Precisão e eficiência são as marcas registradas de todo o processo de fabricação de metais, garantindo que o resultado esteja em conformidade com projetos concretos e padrões de alta qualidade.
Importância da Dobragem de Metais
A dobra de metais é crucial durante a fabricação, pois envolve a moldagem da matéria-prima em peças utilizáveis para aplicações específicas. Isso permite a criação de ângulos e formas onde são necessários para atender à resistência ou à estética do design.
Embora a dobra de metal permita que os componentes assumam vários formatos e dimensões, ela garante que eles atendam às especificações, resultando na construção de produtos sólidos e confiáveis em setores como construção, automotivo e aeroespacial.
🔑 Termos e conceitos principais

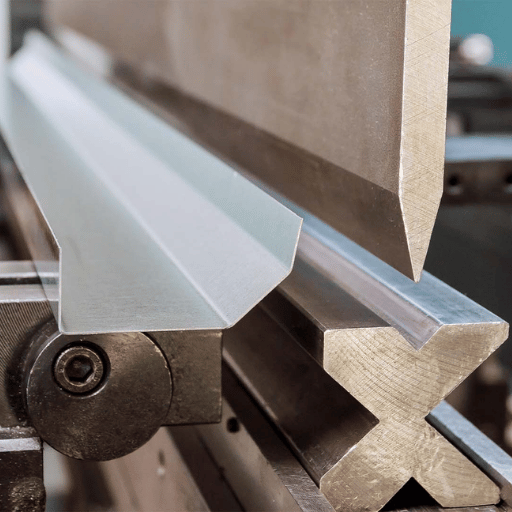

Técnicas mais recentes em dobra de metais
🚀 Métodos inovadores de dobra
Com o passar do tempo na tecnologia, os métodos modernos de dobra de metais atingiram precisão, velocidade e eficiência sem precedentes e, portanto, tornaram-se a escolha para resultados de maior qualidade em algumas demandas mais antigas de fabricação complexa.
Dobramento CNC
Este tipo de dobra utiliza máquinas automatizadas para controlar com precisão o ângulo de dobra, o raio e a consistência entre as peças. Na dobra CNC, as chances de erro humano são extremamente minimizadas; é adequada para grandes tiragens que exigem tolerâncias muito rigorosas.
Dobramento assistido por laser
A dobra assistida por laser aquece o material no ponto onde a dobra será aplicada, reduzindo a força necessária para dobrá-lo e também a tensão aplicada à peça devido à dobra. Melhora a integridade da superfície dos materiais e controle da deformação em até 35%.
Formação de chapas incrementais
A deformação gradual da chapa por meio de ferramentas localizadas permite a produção de geometrias complexas sem a necessidade de matrizes caras. Altamente flexível e econômico para produção em pequenos lotes.
Simulação com tecnologia de IA
A aplicação da força é prevista por meio de análise preditiva, juntamente com a configuração do material e das matrizes sob parâmetros operacionais adequados das perturbações do PAM para reduzir o tempo do ciclo de produção em até 20-30%.
⚡ Corte a Laser e seu Impacto na Dobra
O corte a laser revolucionou o mundo da fabricação de chapas metálicas conferindo exatidão, repetibilidade e eficiência, embora esses mesmos fatores influenciem o processo de dobra. Uma máquina de corte a laser avançada com tolerância de ± 0.1 mm produziria uma borda de corte perfeitamente limpa, com rebarbas mínimas, resultante de uma distorção térmica aceitável.
📊 Principais benefícios:
- A preparação aprimorada das bordas reduz a fadiga do material e as rachaduras em até 15%
- Os lasers de fibra aumentam a produtividade nas operações de corte
- A integração perfeita com os fluxos de trabalho de dobra reduz gargalos
- Tolerâncias mais rigorosas em montagens finais para aplicações aeroespaciais e médicas
🔧 Técnicas de flexão de freio explicadas
A dobra por freio, um processo essencial na fabricação de metais, envolve a conformação de chapas metálicas por meio da prensagem em uma matriz com um punção. Esse processo pode ser executado por diversos métodos, dependendo do resultado desejado e das propriedades do material.
Dobra de ar
Técnica mais versátil e comum
- A chapa metálica não faz contato total com a matriz
- Maior flexibilidade na obtenção de uma gama de ângulos
- Eficiente em termos energéticos, requer menos força
- Adequado para produção de alto mix e baixo volume
Flexão inferior
Conformação de maior precisão
- Chapa metálica pressionada firmemente contra a matriz
- Requer maior força, mas oferece precisão
- Flexibilidade limitada sem alteração de ferramentas
- Eficaz para produção repetitiva consistente
Cunhagem
Técnica de precisão máxima
- Chapa metálica totalmente prensada na matriz sob alta pressão
- Requer uma tonelagem significativamente maior
- Precisão incomparável com retorno elástico mínimo
- Usado na aviação e na fabricação médica
💡 Integração de Tecnologia Avançada
Os avanços atuais em aprendizado de máquina e sistemas de controle CNC otimizam essas técnicas ajustando automaticamente parâmetros como pressão, velocidade do punção e alinhamento. Sensores de feedback em tempo real medem o comportamento do material durante a dobra, com estudos mostrando que a dobra assistida por sensores reduz as taxas de defeitos em até 40%.

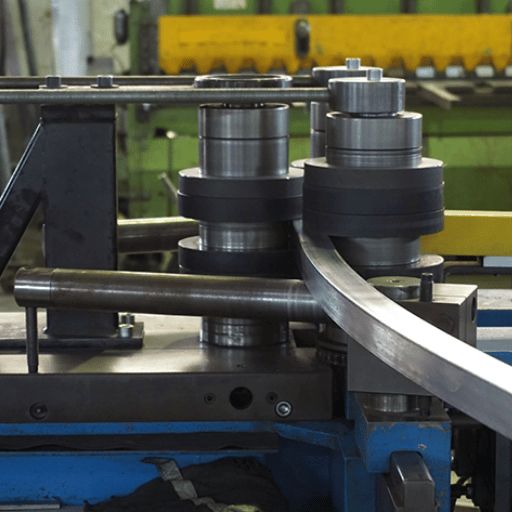

Desafios comuns enfrentados na indústria
⚠️ Identificação de problemas na dobra de chapas metálicas
Primavera de volta
O metal tende a retornar parcialmente à sua forma original após a dobra, afetado por propriedades do material, como elasticidade e resistência ao escoamento, levando a imprecisões na conformação.
Problemas de uniformidade
Manter ângulos de curvatura consistentes ao trabalhar com diferentes espessuras ou durezas de material. A resistência à tração variável entre as chapas causa inconsistências.
Desgaste de ferramentas
Desgaste e desalinhamento em ferramentas — punções e matrizes — influenciam negativamente a precisão e comprometem a qualidade do produto, principalmente na produção de alto volume.
Problemas de cracking
Problema frequente, especialmente com materiais frágeis ou raios de curvatura acentuados. Requer seleção adequada dos raios das ferramentas e técnicas de pré-condicionamento.
✅ Soluções e Tecnologias
- 🔬 Análise de Elementos Finitos (FEA) – Prever e mitigar a ocorrência de fissuras
- 🤖 Dobradeiras de prensa controladas por CNC – Sensores de alinhamento automatizados para precisão
- 📊 Tecnologias de flexão adaptativa – Ajustes em tempo real para tolerâncias mais rigorosas
🔬 Limitações e Soluções de Materiais
🧬 Soluções Avançadas de Engenharia
- Algoritmos de seleção de materiais: Simulações preditivas para escolha ideal de materiais
- Análise de Elementos Finitos (FEA): Insights precisos sobre as limitações materiais sob várias condições
- Tratamentos de superfície: Tratamentos assistidos por laser ou plasma para maior resistência ao desgaste
🎯 Controle de Qualidade na Fabricação de Metais
É muito importante incorporar o controle de qualidade em sistemas de fabricação de metais para garantir processos de produção confiáveis e eficientes. A adesão a padrões industriais muito elevados garante consistência e reduz defeitos de fabricação.
Conformidade com as normas
- ISO 9001
- AWS D1.1
- Requisitos específicos da indústria
Métodos de Teste
- Testes ultrassônicos
- Inspeção por partícula magnética
- Teste radiográfico
Tecnologias Avançadas
- Ferramentas de medição baseadas em laser
- Simulação de gêmeo digital
- Controle Estatístico de Processo (SPC)
📈 Impacto da Automação
As empresas que adotam um sistema de controle de qualidade automatizado experimentam uma redução de 30% nas taxas de defeitos, além de economia de custos adicional e um cronograma de projeto mais eficiente.

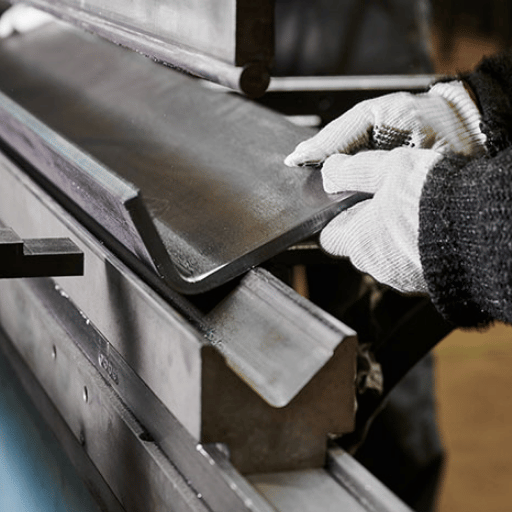

Considerações de projeto para fabricação de chapas metálicas
🔩 Compreendendo os tipos de chapas metálicas
Aço
Aplicações: Construção, automotivo, industrial
- Aço inoxidável: Resistente à corrosão
- Aço galvanizado: Proteção revestida de zinco
- Aço carbono: Aplicações de alta resistência
Alumínio:
Aplicações: Aeroespacial, transporte, produtos de consumo
- Propriedades leves
- Altamente resistente à corrosão
- Excelente usinabilidade
Cobre
Aplicações: Componentes elétricos, coberturas
- Excelente condutividade elétrica
- Condutividade térmica superior
- Propriedades antimicrobianas
Resina
Aplicações: Componentes decorativos e industriais
- Combinação de cobre e zinco
- Alta maleabilidade
- Resistente à corrosão
📐 Projetando para dobrar chapas metálicas
O projeto de chapas metálicas dobradas envolve considerar o comportamento do material e as restrições de fabricação para garantir que o produto possa funcionar e ser fabricado.
🎯 Considerações primárias de design
Raio de curvatura
O raio mínimo de curvatura deve ser mantido igual ou maior que a espessura do material para evitar rachaduras ou comprometer a integridade estrutural.
Fator K
Utilize um fator K adequado para considerar a elasticidade do material durante a dobra; isso afetará a quantidade de margem de dobra e, assim, determinará as dimensões finais.
Direção da dobra
Dobre a chapa metálica de preferência na direção dos grãos para evitar fraturas ou fraquezas.
Colocação do furo
Furos e recortes devem ser instalados a pelo menos duas vezes a espessura do material de distância de uma curva para evitar distorção ou falha do material.
Retorno elástico do material
Sempre considere o retorno elástico ao projetar ângulos aceitáveis, especialmente com materiais elásticos.
⚙️ Considerações sobre fabricação de metal personalizado
🎯 Principais fatores de sucesso
Seleção do material
Alinhe as propriedades do material com os requisitos da aplicação:
- Aço inoxidável: Ambientes propensos à umidade
- Alumínio: Aeroespacial e automotivo (leve)
- Aço carbono: Aplicações de alta resistência
Precisão e Tolerâncias
Capacidades de fabricação modernas:
- Corte a laser: ±0.005 polegadas
- Corte por jato de água: alta precisão
- usinagem CNC: Tolerâncias apertadas
Acabamentos e Revestimentos
Melhore a durabilidade e a aparência:
- revestimento em pó: Acabamento uniforme e ecológico
- Anodização: Maior resistência à corrosão
- Galvanização: Proteção a longo prazo
Custo e Escalabilidade
Estratégias de otimização:
- Software de simulação: Prever a utilização do material
- Planejamento antecipado: Considerações de escalabilidade
- Eficiência do processo: Reduza o desperdício e os custos

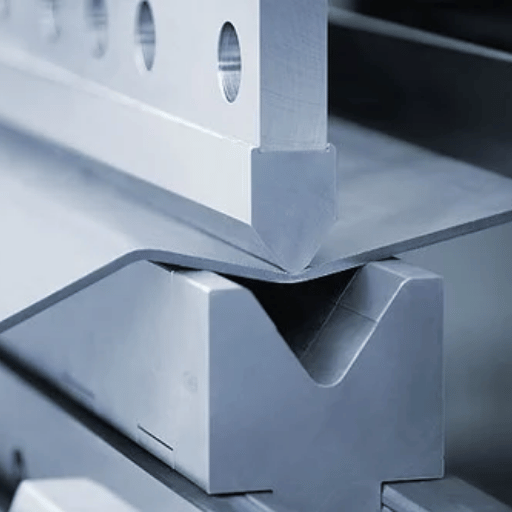

Tendências futuras na fabricação e dobra de metais
🚀 Tecnologias emergentes na indústria
Os avanços na tecnologia estão continuamente transformando a indústria de fabricação e dobra de metais, impulsionando eficiência, precisão e sustentabilidade.
🤖 IA e Aprendizado de Máquina
- Análise preditiva para agendamento de manutenção
- Otimize o desempenho da máquina
- Reduzir o tempo de inatividade operacional
- Previsão de defeitos em tempo real
🦾 Automação e Robótica
- Tarefas complexas de dobra e soldagem
- Maior precisão e velocidade
- Erro humano minimizado
- Escalabilidade de produção aprimorada
🖨️ Manufatura Aditiva
- Sinterização direta de metais a laser (DMLS)
- Geometrias complexas com desperdício reduzido
- Fabricação sob demanda
- Prazos de entrega e estoque reduzidos
👥 Gêmeos Digitais
- Réplicas virtuais de equipamentos físicos
- Simular e otimizar processos
- Solução proativa de problemas
- Design para escalabilidade
🔬 Materiais Avançados
- Ligas de alta resistência
- Metais baseados em nanotecnologia
- Durabilidade e resistência térmica superiores
- Perfis leves para aeroespacial
🌱 Sustentabilidade na Fabricação de Metais
Uma questão vital na sustentabilidade da indústria de fabricação de metais é a necessidade de limitar o impacto de suas atividades no meio ambiente e, ao mesmo tempo, se esforçar para permanecer produtivo e competitivo.
⚡ Eficiência Energética
- A tecnologia moderna de corte a laser em uso é muito eficiente em termos de energia
- Processos de produção otimizados
- Integração de energia renovável (solar, eólica)
- Redução da pegada de carbono das operações
♻️ Reciclagem de materiais
- Taxa de reciclagem de aço: Ao longo 85%
- Extração reduzida de material virgem
- Conservação de recursos naturais
- Estratégias de economia circular
🎯 Produção mais limpa
- Redução do fluxo de resíduos
- Otimização do uso de matéria-prima
- Projeto de desmontagem de fim de vida útil
- Alinhamento de metas de carbono líquido zero
📊 Impacto e Benefícios
Métodos de produção de baixo carbono em transição impõem reduções significativas nos gases de efeito estufa, ao mesmo tempo em que atendem à demanda do consumidor e permitem que os fabricantes obtenham economias de custos a longo prazo.
🤖 O papel da automação na dobra de metais
A automação mudou tudo na indústria de dobra de metais, aumentando a precisão, a eficiência e a escalabilidade.
🎯 Precisão e exatidão
- Máquinas CNC: Precisão em mícrons
- Algoritmos avançados: Adaptação de design complexo
- Tecnologia do sensor: Ajustes em tempo real
- Erro humano mínimo: Qualidade consistente
📈 Ganhos de produtividade
- Aumento de 30% na produtividade relatado
- Capacidade de operação contínua
- Tempos de ciclo mais rápidos do que processos manuais
- Prazos de entrega reduzidos para os clientes
👨💼 Benefícios para a força de trabalho
- Mitigação da escassez de mão de obra: Tarefas repetitivas automatizadas
- Melhoria da segurança: Demandas físicas reduzidas
- Aprimoramento de habilidades: Foco em operações complexas
- Evolução do trabalho: Atividades de maior valor
💡 Recursos de integração inteligente
Soluções de software integradas fornecem monitoramento e diagnóstico em tempo real, permitindo que os fabricantes otimizem o desempenho, reduzam o tempo de inatividade e garantam maior consistência e qualidade na saída para pilhas de aplicativos como automotivo, aeroespacial e construção.
Perguntas Frequentes (FAQs)
❓ Qual é o processo de fabricação de metal?
A fabricação de metais emprega vários métodos para moldar peças metálicas, incluindo corte, dobra e soldagem. Envolve a fabricação de itens metálicos personalizados para uso em diversos setores.
🔧 Quais são as diferentes técnicas de dobra de chapas metálicas?
Típica dobra de chapa de metal Os processos incluem dobra a ar, dobra por deslizamento e dobra rotativa. Cada processo é modificado de acordo com o ângulo e o raio da dobra necessária.
📏 Como determino a espessura do material para fabricação de chapas metálicas?
A espessura do material a ser utilizado na fabricação de chapas metálicas depende das necessidades de dobra do projeto e do tipo de dobradeira utilizada. Materiais mais espessos geralmente são mais pesados, enquanto materiais mais finos são mais adequados para uma melhor dobra, considerando o design.
⚙️ Qual é a diferença entre fabricação de chapas metálicas personalizadas e fabricação padrão?
Molduras por Medida fabricação de chapas metálicas refere-se à criação de peças únicas, adaptadas a requisitos específicos, enquanto a arte padrão refere-se à utilização de um design preexistente. A fabricação personalizada frequentemente exige considerações complexas em técnicas de design e implementação.
🛠️ Quais ferramentas são comumente usadas no processo de corte de chapas metálicas?
Os nomes dos processos de corte padrão incluem corte a plasma, corte a laser e tesoura. Cada método tem suas vantagens e é selecionado dependendo do material a ser cortado e de sua espessura.
🔄 Como o processo de dobra afeta o retorno elástico das peças metálicas?
Durante a etapa de dobra, diversos fatores podem influenciar o retorno elástico das peças dobradas. Técnicas como a dobra pela base permitem menos retorno elástico em comparação a vários outros métodos, de modo que o produto final fica mais próximo dos ângulos desejados.
🏭 Quais são os benefícios de usar uma oficina de fabricação para projetos de dobra de metal?
Uma oficina de fabricação tem uma gama de fatores inter-relacionados a considerar. Por exemplo, fabricantes de chapas metálicas qualificados estão envolvidos, juntamente com máquinas avançadas. Isso garante excelentes resultados ao trabalhar em tarefas de dobra e conformação. Eles atenderão com eficiência a qualquer solicitação de chapa metálica sob demanda.
📐 O que devo considerar ao projetar uma peça de chapa metálica?
Ao projetar uma peça de chapa metálica, é essencial considerar as linhas de dobra, o fator k, o tipo de material e o processo de fabricação. Um projeto adequado pode reduzir o desperdício e construir algo que atenda às especificações funcionais.
🔥 Como os componentes de chapa metálica são preparados para soldagem?
Para a preparação da soldagem, os componentes de chapa metálica devem apresentar bordas limpas, alinhamento adequado e espessura de material adequada. Tais preparações garantirão uma boa soldagem e manterão a qualidade da montagem final.
👨🔧 Qual é o papel de um fabricante de chapas metálicas no processo de fabricação?
Um fabricante de chapas metálicas transforma chapas metálicas brutas em produtos acabados. Os diversos métodos de fabricação incluem corte, dobra e soldagem, para produzir componentes de acordo com as especificações do cliente.
🎯 Encerramento
A fabricação e a dobra de metais estão em constante evolução com o avanço das tecnologias, proporcionando às indústrias eficiência, precisão e sustentabilidade. Com o aumento do número de novos sistemas e métodos CNC combinados com lasers, otimização e automação com tecnologia de IA, o futuro parece promissor para maiores capacidades de fabricação. À medida que as empresas exigem maior precisão, custos mais baixos e processos mais sustentáveis, é fundamental manter-se informado sobre as tecnologias e técnicas emergentes na indústria metalúrgica.
