O que é projeto de máquina CNC e por que ele é relevante?
Aplicação moderna de máquinas CNC
A Máquina cnc o design é necessário porque permite o uso de técnicas de fabricação automatizadas de alta precisão. CNC é o controle de máquinas-ferramentas, como tornos, fresas, roteadores e retificadoras, por um computador para tornar muitos recursos complexos, incluindo os cantos de uma peça CNC, econômicos e confiáveis. Este design garante que as máquinas exijam menos interação humana e, ao mesmo tempo, garante que os processos de produção sejam rápidos, reduzindo assim a possibilidade de erros. A importância das máquinas CNC na sociedade hoje é sentida em muitas indústrias, incluindo, mas não se limitando aos setores aeroespacial, automotivo e eletrônico, onde tolerâncias rígidas e repetitividade são necessárias. Além disso, ao dominar os detalhes do design da máquina CNC, os fabricantes serão capazes de maximizar a eficiência dos processos de produção e melhorar a qualidade dos produtos que produzem devido à competição acirrada na indústria em constante mudança.
A integração do design CNC em sistemas de fabricação modernos
O design de controle numérico computadorizado de hoje é um componente forte na fabricação, pois facilita a precisão na usinagem de processos, portanto, altos resultados em termos de saída, especialmente na usinagem CNC de cinco eixos. Há uma mudança mínima em geometrias complexas que devem ser observadas para atender aos requisitos de indústrias de supervisão, como fabricantes de dispositivos médicos e aeroespaciais, pois são mais centrados na qualidade. Com o design CNC, os fabricantes aumentam a eficiência da produção e otimizam o consumo de material, reduzindo assim o desperdício e a perda operacional resultante de erros humanos. Também se observa como as máquinas CNC são automatizadas e programadas para fácil troca e especificações de acomodação, tornando-as adequadas para uma ampla gama de abordagens de fabricação sem comprometer o volume produzido.
Efeito das Diretrizes de Projeto na Fabricação de Componentes Usinados CNC
Todos os procedimentos devem ser seguidos em relação às diretrizes de design, pois isso garante que todos os recursos na usinagem CNC se adaptem melhor ao processo de produção e aos componentes resultantes. Essas diretrizes auxiliam na configuração de recursos como furos, ranhuras e roscas, que são necessários para fazer trabalhos de usinagem de forma econômica. Os fabricantes podem observar o conceito de design e garantir que eles alcancem melhores trajetórias de ferramentas. Como resultado, o período de usinagem observado em mais de uma ocasião é bastante reduzido, e os defeitos testemunhados em mais de uma ocasião também são reduzidos. Em uma nota separada, há a reação das diretrizes de design, pois isso limita qualquer desperdício de materiais e faz com que as ferramentas durem mais, tornando a produção mais barata e as operações economicamente viáveis.
Como você prepara componentes para usinagem CNC?
Recomendações para aprendizagem em áreas de fabricação de um CNC
Ao estimar o trabalho de uma peça que precisa ser construída, vários elementos podem ser retidos para garantir que o trabalho será bem-sucedido e feito de forma eficaz. Para começar, o tipo de material é essencial, pois as velocidades de usinagem, acabamento da superfície, e desgaste da ferramenta são todos afetados. Além disso, as tolerâncias devem ser determinadas para considerar tanto as possibilidades de fabricação existentes quanto as funções necessárias. Afie o foco na geometria geral dos componentes reduzindo furos profundos e estruturas complexas para diminuir o tempo e o custo da usinagem. Além disso, medidas corretivas podem ser tomadas para usar peças com propriedades comuns, como furos e roscas que necessitariam de encaixes comuns. Além disso, pode-se afirmar que a geometria das peças deve ser projetada para montagem e durante todo o processo de fabricação para aumentar a eficácia e a facilidade de uso dos componentes de outras peças e sistemas, incluindo neste projeto CNC personalizado. Por último, mas não menos importante, discussões completas com maquinistas durante o estágio de design podem ser proveitosas para garantir que o design seja adequado para fabricação.
Impacto da espessura da parede da peça em componentes usinados em CNC
Na usinagem CNC, a espessura da parede é crítica, pois determina a capacidade da peça de ser feita, quão forte ela será e quão econômicas as peças serão. Se uma parede não for projetada corretamente, as peças podem tender a empenar ou até mesmo dobrar sob processos de usinagem ou, em casos mais severos, vibrar muito durante as operações, tornando as peças fora das especificações. Portanto, a espessura da parede deve ser projetada sob o material usado e o requisito funcional; normalmente é bastante intuitivo que aumentar a espessura da parede aumenta a resistência, mas também o material e o tempo necessários para a usinagem. Por outro lado, quando a parede é fina, além do fato de ser barata, também requer usinagem cuidadosa para garantir que não haja defeitos. Dado isso, há uma necessidade de equilibrar os requisitos estruturais e os custos para criar uma peça adequada, especialmente uma que seja difícil de fabricar usando usinagem CNC.
Diretrizes a seguir ao criar projetos para roteador CNC
No processo de design, é recomendado que a seleção da ferramenta para a operação de usinagem e as características do material sejam otimizadas para melhorar a eficiência e a precisão. Por exemplo, o diâmetro e a geometria da ferramenta devem corresponder à complexidade do design e todas as velocidades de corte e avanços devem ser controlados para evitar desgaste excessivo da ferramenta, ao mesmo tempo em que melhora o acabamento da superfície. Uma boa parte do tempo e do dinheiro pode ser gasta no uso das ferramentas padrão. Além disso, o balanço excessivo da ferramenta é reduzido, o que aumenta sua estabilidade e minimiza a deflexão durante a usinagem. Finalmente, os operadores de CNC devem ser consultados durante o estágio de design para selecionar os designs que correspondem aos recursos e capacidades disponíveis, o que otimiza a usinagem processo e aumenta a prestação de serviços de usinagem CNC.
Quais são os diferentes tipos de máquinas CNC?
Fresadoras CNC e tornos CNC: uma investigação
Ao contrário das ferramentas de corte manuais, peças distintas de trabalho são usinadas a partir de blocos sólidos por meio da fresadora CNC, que usa cortadores rotativos e pode fazer formas complexas com grande precisão. Na minha própria experiência, elas são extremamente adaptáveis, e um conceito CNC, que é uma de suas principais características, pode realizar operações como entalhe, perfuração, rosqueamento e muito mais. Elas têm designs variados, como fresadoras verticais e horizontais, para atender a demandas de produção variadas.
Em contraste, ferramentas de torneamento rotativas / tornos de equipamento de torneamento CNC t6 são especializados em produção cilíndrica; gira as ferramentas de fixação de grampos de peças de trabalho contra uma ferramenta de corte estacionária para formar peças cilíndricas. Devido à simetria das peças, o Torneamento CNC sistema pode facilmente executar produção em massa de parafusos, eixos, polias e outras peças de máquinas. Cargas de medição gravimétrica são integradas em um sistema de controle especial permitindo operações de torneamento de fades, rosqueamento, torneamento cônico, etc., tendo alta repetibilidade e precisão essenciais na produção em massa. Então, Fresagem CNC e torneamento são essenciais para o processo de produção atual, pois oferecem diferentes habilidades adequadas a diferentes necessidades de produção.
Uma visão geral da usinagem CNC de 5 eixos Faça mais curto
A usinagem CNC de 5 eixos move uma ferramenta de corte ou uma peça de trabalho simultaneamente ao longo de cinco eixos. Essa operação de usinagem complicada pode gerar geometrias que máquinas convencionais de três eixos não conseguem atingir. Os eixos adicionais aumentam a flexibilidade e a precisão da usinagem de recursos complexos e da usinagem de superfícies de vários componentes sem a necessidade de reposicionamento. Essa tecnologia é crítica para as indústrias aeroespacial, automotiva e de dispositivos médicos, onde precisão e complexidade são necessárias. Além disso, é crucial entender qual é a necessidade. Ela elimina a necessidade de inúmeras configurações e acessórios complicados, permitindo a eficiência do CNC de 5 eixos e reduzindo o tempo de produção.
Quais são as aplicações dos roteadores CNC?
Nas indústrias de marcenaria, sinalização e marcenaria, os roteadores CNC estão se tornando um divisor de águas, pois essas máquinas podem reproduzir de forma consistente e confiável entalhes intrincados e complexos, e a melhor parte é que eles também economizam tempo e minimizam o desperdício. Com a ajuda de vários instrumentos de corte, este equipamento de marcenaria controlado por computador pode processar diversos materiais, como madeira, plástico ou até mesmo espuma, com grande exatidão e eficiência. Além disso, os roteadores CNC funcionam em 3 interfaces, o que permite que cortes complexos projetados sejam feitos de diferentes perspectivas. Este equipamento é ainda mais interessante para uso industrial e artesanal porque os roteadores CNC são uma forma de automação no processo de corte, em que as ferramentas são trocadas automaticamente, aumentando a produtividade e mantendo um baixo nível de erro humano.
Como o projeto de usinagem CNC pode ser melhorado ainda mais?
Quais são as melhores práticas para projeto de usinagem CNC?
Para projetar para usinagem CNC ideal, várias diretrizes devem ser respeitadas ao retratar a eficiência operacional da máquina e a qualidade e precisão da peça acabada. O primeiro passo envolve simplificação geométrica limitando, se possível, o número de recursos complexos; isso pode ajudar a limitar o tempo do processo e o desgaste da ferramenta. Em segundo lugar, garanta que os filetes adequados sejam projetados em ângulos internos para facilitar os raios da ferramenta, o que ajuda a eliminar tensões e melhorar as velocidades. Para manter as considerações estruturais sobre tensão e empenamento durante a usinagem, considere tornar a seção espessa do material constante durante todo o projeto. Materiais que sejam fáceis de usinar ou que permitam precisão na usinagem CNC de cinco eixos devem ser adotados. Finalmente, os operadores de máquinas devem receber desenhos de engenharia completos e bem definidos que minimizem os erros com base em metas definidas.
Utilizando sistemas de computador integrados com tecnologias CNC para melhorar o design
Permitir eficiência no design com o auxílio de sistemas CNC exige que as empresas invistam em software que facilite a configuração global do design e facilite a conversão fácil para a fabricação. A incorporação de programas CAD/CAM específicos no software permite que o designer crie a versão final do produto em um programa de computador, permitindo modelagem e simulação antes da usinagem real. O uso de máquinas CNC pode ser totalmente realizado somente se os acessórios forem projetados para que o usuário não tenha que gastar tempo movendo as ferramentas manualmente e o número de métodos de corte seja reduzido. Além disso, oferece treinamento para esses operadores para que possam lidar com todos os tipos de trabalhos CNC. Portanto, os designs são construídos e fabricados com a questão certa de eficácia e precisão. Quando as práticas de design são integradas com os recursos do CNC, o resultado é maior velocidade de fabricação, precisão aprimorada e melhores métricas de qualidade.
Limitações comuns de projeto a serem levadas em consideração ao trabalhar com CNC
Várias restrições devem ser observadas ao projetar para usinagem CNC para garantir precisão e capacidade de fabricação. Por exemplo, as orientações da peça de trabalho e os alcances da ferramenta devem ser incluídos, pois podem limitar a maneira como alguns recursos podem ser acessados, o que pode exigir que o projeto seja modificado. Além disso, empregar furos de tamanho regular e seções roscadas comuns permitirá uma usinagem fácil, pois as ferramentas que usam esses tamanhos estão prontamente disponíveis. Além disso, um desses parâmetros pode incluir o corte mínimo de paredes que pode levar à deformação em face das forças de usinagem. Além disso, implemente projetos menos detalhados, exceto para recortes profundos, que normalmente são muito caros para fabricar, e use ferramentas multieixos para usinagem, pois estão dentro dos limites de custos e prazo. Apreciar essas limitações permitirá que os projetistas projetem as peças salientes CNC de forma mais eficiente, pois seriam mais fáceis de fabricar e consumiriam menos custos de material.

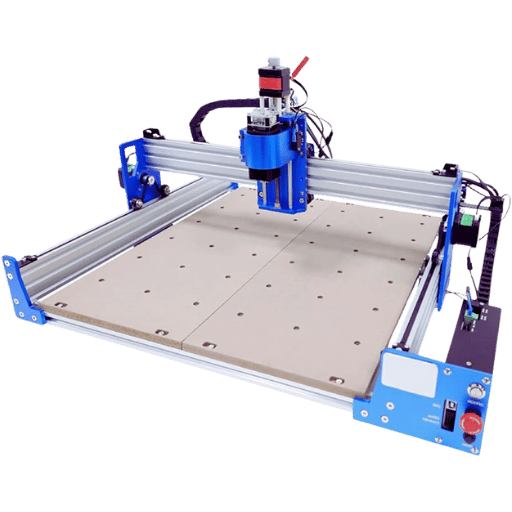

Quais são as práticas dignas de nota para a atualização de configurações de máquinas CNC?
Máxima eficiência na configuração de usinagem
práticas especialmente sugeridas para alta eficiência quando se trata de configurar essas máquinas são várias medidas. Uma é começar com uma inspeção completa da máquina para determinar se todas as peças estão disponíveis e se não há sinais de danos ou desgaste. As máquinas devem ser configuradas e calibradas para garantir que o movimento e o alinhamento sejam alcançados dentro de parâmetros aceitáveis. Usar os acessórios e gabaritos corretos no lugar garante a máxima estabilidade e repetibilidade durante os processos de usinagem. O arranjo da área de trabalho deve ser feito sistematicamente para reduzir o tempo decorrido disponível para troca. Se necessário, os componentes serão programados em detalhes, incluindo os caminhos da ferramenta, as velocidades e os avanços da ferramenta para um material específico, bem como o nível de tolerância. Isso permite que os operadores melhorem a eficiência das operações e muitos aspectos das operações envolvidas na usinagem CNC.
Configurações e prazo de entrega da máquina de agarrar
Focar na eficiência da máquina reduz o tempo de espera e afeta o nível de produção e os custos ao desenvolver soluções CNC exclusivas. A preparação começa com a escolha de ferramentas, configuração de acessórios e calibração da máquina. O principal objetivo durante esta fase é reduzir o tempo de espera durante a configuração, o que pode ser alcançado garantindo que o tempo de troca entre tarefas e o tempo ocioso da máquina seja o mais breve possível. Fornecer instruções de trabalho que contenham determinantes de configurações e usar políticas definidas pode reduzir significativamente o tempo de espera necessário para preparar o trabalho. Além disso, envolver os operadores por meio de educação sobre procedimentos a serem seguidos e automatizar operações simples melhora o tempo de configuração, o que leva à aceleração dos ciclos de produção, ao mesmo tempo em que reduz os custos.
Estratégias para reduzir o tempo de usinagem em processos CNC
Claro, várias abordagens tornam possível minimizar o tempo de usinagem em processos CNC. Primeiro, não hesite em empregar ferramentas de corte de alto desempenho adequadas para os materiais, pois elas aumentam as velocidades de corte, mantendo uma qualidade razoável. Outra solução avançada é melhorar o came para que o movimento da ferramenta seja rápido e apenas movimentos sensatos sejam realizados nos processos de usinagem. Utilizar tecnologia de usinagem de alta velocidade também ajudará a reduzir os tempos de ciclo. Além disso, as próprias ferramentas devem ser organizadas para permitir recuperação e troca rápidas para minimizar o tempo necessário para efetuar trocas de ferramentas nas máquinas. Finalmente, é necessário conduzir uma manutenção completa e regular da máquina para evitar perda de tempo produtivo devido a interrupções não planejadas na produção devido a falhas da máquina. Portanto, o know-how dos maquinistas deve ser uma operação suave e constante das máquinas para se concentrar no trabalho lucrativo apenas nas máquinas. Ao aplicar essas práticas, é possível reduzir o tempo de usinagem e aumentar consideravelmente a produtividade.

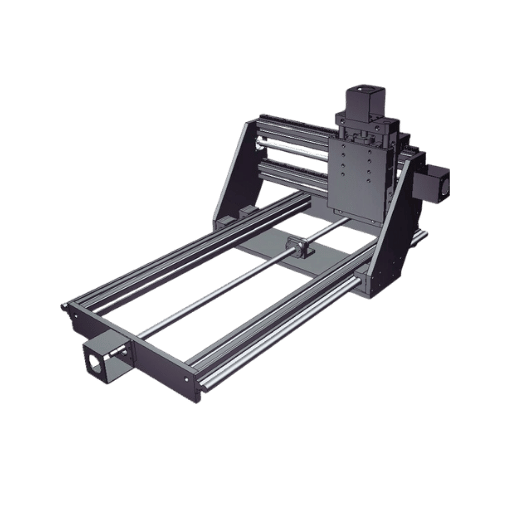

Como usar serviços de design CNC de forma eficaz?
Escolhendo os serviços de design CNC corretos
Para iniciar o processo de seleção, há vários aspectos importantes que devem ser meticulosamente avaliados para garantir resultados de qualidade e produção eficaz ao escolher um serviço de design CNC. Primeiro, comece observando o know-how e o trabalho anterior do fornecedor, pois essas variáveis podem ajudar a determinar o nível de precisão e criatividade dos designs. Observe os serviços fornecidos e determine se eles atendem às necessidades do seu projeto, como fornecer planos iniciais adequados, criar componentes personalizados e fornecer materiais para trabalhar. Observe sua tecnologia e software para garantir que eles tenham os melhores para a maior precisão e eficiência possíveis. Também é sensato considerar os prazos de entrega potenciais e a produção geral em relação à sua produção necessária. Por fim, procure por quaisquer avaliações ou depoimentos de clientes anteriores para avaliar sua credibilidade e níveis de satisfação do cliente. Ao verificar fisicamente e analisar logicamente esses fatores, deve-se ser capaz de escolher um serviço de design CNC que satisfaça seus requisitos técnicos e profissionais.
Uma introdução aos arquivos CNC na fabricação moderna
Arquivos CNC, também conhecidos como arquivos de código G, são muito importantes, pois as instruções que regulam a operação e a atividade da máquina CNC estão contidas nesses arquivos. Esses arquivos incluem as instruções para movimentos, velocidade e, mais importante, a "direção" da máquina para criar a peça solicitada. Esse processo é vital para serviços de corte CNC, pois converte o design em realidade. Portanto, conhecer os arquivos CNC é fundamental, pois sua existência garante que o processo de usinagem seja realizado sem acidentes ou desperdícios. Entender as especificidades desses arquivos aumenta as chances de melhor qualidade ao obter personalização e alterar os parâmetros de corte conforme necessário. Assim, pode-se concluir que o conhecimento adequado dos arquivos CNC é muito importante para otimizar os recursos superiores oferecidos pelos serviços de design CNC e garante a obtenção de uma fabricação eficaz.
Utilizando serviços CNC no design de projetos de engenharia complicados
O uso de serviços de design CNC é útil, especialmente para projetos complexos que exigem um nível significativo de personalização. Esses serviços são baseados em máquinas programáveis e são oferecidos pela incorporação de computadores no processo de design. Esses aspectos resultam em prazos reduzidos, uniformidade e capacidade de construir formas complexas que são difíceis de projetar usando métodos padrão. Além disso, os serviços CNC são flexíveis, pois podem ser adaptados para atender a produção em pequena e grande escala, ao mesmo tempo em que garantem que os padrões sejam mantidos. Projetos complexos em engenharia podem se beneficiar muito em termos de economia de tempo, bem como na melhoria de designs e produtos por meio do uso de uma variedade de ferramentas de corte.
Fontes de Referência
Perguntas Frequentes (FAQs)
P: Quais aspectos são importantes durante o projeto do processo de usinagem CNC?
R: Ao projetar para usinagem CNC, algumas considerações podem ser relevantes, incluindo raios de canto apropriados, níveis de tolerância apertados e a compreensão das limitações das ferramentas usadas na usinagem CNC, como fresas de topo ou brocas. Além disso, o projeto deve considerar a rigidez do seu trabalho e a profundidade de corte esperada para que você não tenha nenhum desafio de usinagem.
P: Quais são as etapas para garantir que meus projetos sejam mais adequados aos processos de usinagem CNC?
R: Várias coisas podem ser feitas para tornar seus projetos adequados para usinagem CNC. Primeiro, é aconselhável ler e seguir cuidadosamente um guia de projeto de usinagem CNC específico, que contém algumas dicas, como evitar o uso excessivo de recursos complexos, o tamanho padrão do punção da broca ou mesmo as capacidades do torno CNC e do centro de fresagem e torneamento CNC. Finalmente, certos fatores, como o material a ser trabalhado e o procedimento a ser tomado, podem complementar o processo.
P: O que preciso saber sobre usinagem CNC ao lidar com peças de metal?
A: Enquanto trabalhava em um parte de metal, os principais fatores a serem observados incluem a usinabilidade da peça usinável, o tipo de CNC, como uma fresadora CNC de 5 eixos indexada ou CNC de 3 eixos, e as ferramentas usadas, incluindo ferramentas de rosqueamento CNC e ferramentas de fresa de topo. Além das especificidades, também se deve estar ciente das tensões associadas ao corte horizontal em máquinas CNC mal projetadas para minimizar problemas de precisão de tolerância.
P: Como você lida com projetos de cavidades se estiver fazendo usinagem CNC?
A: Projetos de cavidades em operações de usinagem CNC devem ser elaborados levando em consideração a existência de certos fatores, incluindo o ângulo da cavidade e a profundidade do corte. Aberração ou outras técnicas sofisticadas são frequentemente utilizadas em projetos de cavidades para garantir que uma fresa de topo ou outras ferramentas possam usinar a cavidade. Elas devem sempre apresentar um raio em seus cantos porque uma ferramenta não pode cortar nitidamente dentro dos cantos devido aos limites impostos ao corte.
P: Quais limitações devo esperar encontrar na usinagem CNC?
R: Algumas restrições da usinagem CNC incluem a restrição do ângulo máximo que o bico pode atingir, entre outras, a espessura que a peça de trabalho pode ter, bem como a espessura das ferramentas que são usadas, uma vez que elas precisariam de raios de canto maiores devido à circularidade da ferramenta de fresa e, por último, o tamanho da máquina. A resistência à tração ou dureza do material também deve ser observada, juntamente com o potencial para fabricar recursos de cruzamento problemáticos.
P: Como o centro CNC de fresamento e torneamento difere das outras máquinas CNC?
A: Diferentemente das fresadoras CNC de 3 eixos convencionais, que podem exigir várias configurações para atingir o resultado desejado, os centros CNC fresados-torneados permitem a combinação de processos de corte e torneamento, daí a criação de componentes complexos com apenas uma configuração. Peças criadas por meio de usinagem CNC que exigem recursos rotacionais e de fresamento são mais adequadas para o uso de centros de fresamento-torneamento.
P: Qual a utilidade dos arquivos DXF no CNC para a tecnologia de corte a plasma?
R: Assim como os arquivos DXF são importantes em arquivos de corte a laser CNC, os arquivos DXF também o são na tecnologia de corte a plasma, pois fornecem os detalhes necessários para os caminhos de corte e são todos arquivos vetoriais, possibilitando obter dimensões em termos de ângulos, estratégia e outros detalhes relevantes.
P: Qual é o procedimento para enviar projetos para usinagem CNC?
R: Geralmente, para carregar projetos para usinagem CNC, é necessário empregar um software CAD que facilite o desenvolvimento de alguns formatos de arquivo, como DXF ou STP; esses projetos podem ser enviados posteriormente a um provedor de serviços CNC ou oficina mecânica para avaliação do projeto no contexto de capacidade de fabricação e cotações.
P: Quais são algumas recomendações de design para eliminar características difíceis em uma peça do ponto de vista da usinagem?
R: Na maioria dos casos, usar raios de canto maiores para reduzir a profundidade de cavidades mais avançadas ou simplificar a geometria de toda a peça pode ser útil para eliminar recursos difíceis de usinar. Aderir às diretrizes de usinagem CNC estruturadas pode ajudar a citar dicas e sugestões de design adicionais para auxiliar a capacidade de fabricação da montagem.
